Gewindeeinsätze zum Einschrauben - Typ 8 kurz : Gewindeschneidend, 3 Schneidkanten, geringe Tubuswanddicke
Kurzer Einschraubeinsatz Typ 8 mit dünner Wand für Leichtmetalllegierungen, Duroplaste und harte Thermoplaste.
- Installation nach dem Formen
- Erhöhte Auszugsfestigkeiten
- Selbstschneidend
- 3 Schneidlöcher
- Geringe Tubuswanddicke für leichte Teile
Ingénierie des fixations
Grandes Séries – E-Shop
Div 5
Div 3
Div 6
Div 4
Div 1
Div 2

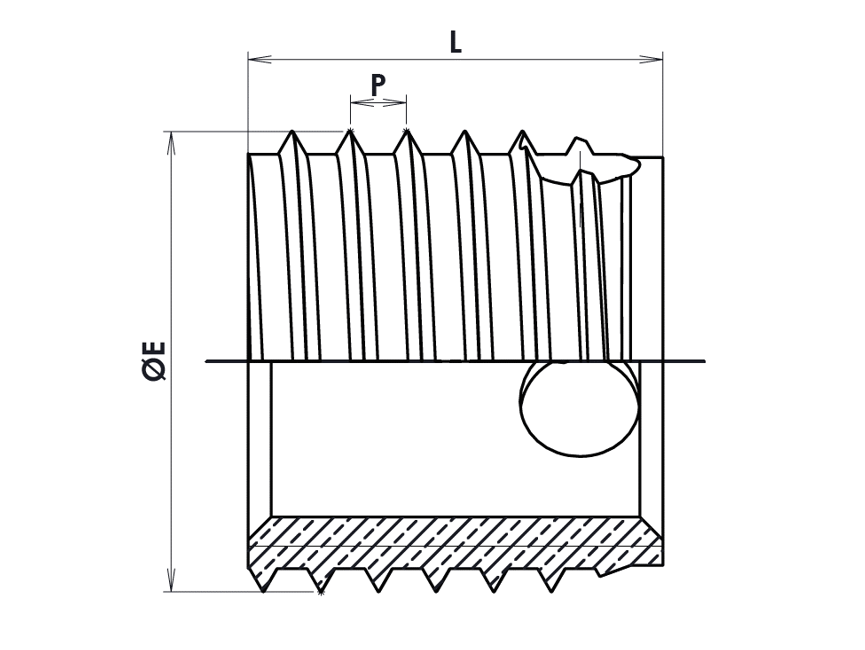

Image technique 1
Image technique 2
| Referenz | Gewinde M (6H) | L (mm) | Ø E | Ø Kernloch Thermoplast | Ø Kernloch Weichlegierung | Technisches Arbeitsblatt | 3D |
|---|---|---|---|---|---|---|---|
| IV 8 035 050 M050 A 0 | M3.5 X 0.60 | 5 | 5 X 0.60 | 4.6 à 4.7 | 4.7 à 4.8 |  | |
| IV 8 040 060 M060 A 0 | M4 x 0.70 | 6 | 6 x 0.70 | 5.4 à 5.6 | 5.6 à 5.7 | | |
| IV 8 050 070 M065 A 0 | M5 X 0.80 | 7 | 6.5 X 0.80 | 6.0 à 6.1 | 6.1 à 6.2 | | |
| IV 8 060 080 M080 A 0 | M6 x 1.00 | 8 | 8 x 1.00 | 7.4 à 7.6 | 7.6 à 7.7 | | |
| IV 8 080 090 M100 A 0 | M8 X 1.25 | 9 | 10 X 1.25 | 9.3 à 9.5 | 9.5 à 9.6 | | |
| IV 8 100 100 M120 A 0 | M10 x 1.50 | 10 | 12 x 1.50 | 11.1 à 11.3 | 11.3 à 11.5 | | |
| IV 8 120 120 M140 A 0 | M12 X 0.75 | 12 | 14 X 1.75 | 13.1 à 13.3 | 13.3 à 13.5 | | |
| IV 8 140 140 M160 A 0 | M14 x 2.00 | 14 | 16 x 2.00 | 15.0 à 15.2 | 15.2 à 15.4 | | |
| IV 8 160 140 M180 A 0 | M16 X 2.00 | 14 | 18X 2.00 | 17.0 à 17.2 | - | |
Gewindeeinsätze zum Einschrauben – Typ 8 kurz : Gewindeschneidend, 3 Schneidkanten, geringe Tubuswanddicke
Phase
01
Werkzeugvorrichtung positioniert den Gewindeeinsatz axial in die Aufnahmebohrung (Spritzguss) oder in das Bohrloch. Gewindefurchend, ohne Schneidkante: Werkstoff wird ohne Spanbildung verdrängt, gewindeschneidend mit Schneidkante: Schneidkante schneidet den Werkstoff
Phase
02
Gegenmutter oder die Werkzeugvorrichtung trennt den Werkzeugkörper vom Gewindeeinsatz. Der verdrängte Werkstoff verklemmt den Gewindeeinsatz und erzeugt eine Auszugsfestigkeit.
Andere Werkstoffe oder spezielle Geometrien auf Anfrage
Späneaufnahme
Lb Kernlochtiefe
Spänedepot während des Einschraubens
Lb=+2 bis +3mm
Gewindeeinsatzlänge
Freies Kernloch
Gewindeeinsatz über komplette Länge im Kernloch montieren:
Gewindeeinsatzlänge +1mm
Thermoplast Standard
Fase von 60°
Pc =1 à 1.5 x ext. Gew.Steigung
Technische Thermoplaste
& High performance Werkstoffe & Weichmetalllegierungen
ØL =Øext+0.2 bis 0.4 mm
PL =1 à 1.5 x ext. Gew.Steigung
Pc =1 à 1.5 x ext. Gew.Steigung
Drehmoment & Geschwindigkeit für IV2 in gehärtetem Stahl
ØP / Kernlochdurchmesser: S 17 bis 19
Ein grösserer Kerlochdurchmesser erleichtert zwar das Einschrauben führt aber nachteilig zu einer Reduzierung der Auszugskraft und des Verdrehmomentes.
Eine Fase oder spezielle Aufnahmekontur erleichtert die Positionierung und das Einschrauben.
S: Tubuswanddicke
Hängt von der Werkstoffelastizität sowie von den aufgebrachten Kräften (Kerbspannungen) während des Montagevorganges ab.
Thermoplaste – Standard: S ≥ 0.25 bis 0.9 Ø aussen GW-Einsatz
Technische Thermoplaste
& High performance Werkstoffe
& Weichmetalllegierungen: S ≥ 0.2 bis 0.6 Ø aussen GW-Einsatz
| Innengewinde | M2.5 M3 | M4 M5 | M6 M8 | M10 M12 | M14 M16 |
| Rotations geschwindigkeit (U/min) | ab 800 – 1300 | ab 600 – 900 | ab 400 – 700 | ab 300 – 450 | ab 240 – 350 |
Die Werte und Angaben sind als Richtwerte zu verstehen.
Jede Anwendung und Werkstoff ist spezifisch zu betrachten und sollte durch einen Versuchseinbau getestet werden.
Montagehilfsmittel
EMPFEHLUNGEN & WERKZEUGE
- Garantiert eine optimale Montage
- Einschrauben mit Hilfe Montagehilfsmittel mit Kontermutter oder mit integrierter Entkoppelung
- Bei erschwerten Montagebedingungen ist eine “Langversion“ verfügbar
Manuelle Montagehilfsmittel
Automatique
Handwerkzeug – OVM
01
Gewindeeinsatz durch Linksdrehung auf das manuelle Montagehilfsmittel führen.
Gewindeeinsatz mit Schneidkante oder Schneidbohrung nach unten.
02
Gewindeeinsatz mit leichter Vorschubkraft senkrecht einschrauben.
03
Nach erfolgtem Einschrauben soll der GW-Einsatz
0,1 bis 0,2 mm unterhalb der Oberfläche positioniert sein
.(+/-1/4 Umdrehung) 0,1 bis 0,2mm vertieft eindrehen
04
Mit einem Entkonterungswerkzeug das Montaghilfsmittel vom Gewindeeinsatz lösen und herausschrauben.
Der Zentrierzapfen des Montagehilfsmittels wird in die Mitte des Schneidkantenschlitzes platziert um den Spänetransport nicht zu blockieren.
- Scrollen Sie die Tabelle horizontal. Select 95 more words to run Humanizer.
|
Artikel
|
Innengewinde-Ø des Einsatzes | Vierkantmaß in mm | D2 Schaft-Ø in mm |
|---|---|---|---|
| OVM 025 CM 0050 A 0 | M2,5 | 5 | 6 |
| OVM 030 CM 0050 A 0 | M3 | 5 | 6 |
| OVM 040 CM 0050 A 0 | M4 | 5 | 6 |
| OVM 050 CM 0080 A 0 | M5 | 8 | 10 |
| OVM 060 CM 0080 A 0 | M6 | 8 | 10 |
| OVM 080 CM 0080 A 0 | M8 | 8 | 10 |
| OVM 100 CM 0127 A 0 | M10 | 12,5 | 16 |
| OVM 120 CM 0127 A 0 | M12 | 12,5 | 16 |
Werkzeug mit automatischer Auslösung – OVA
01
Regelung der Vorschubtiefe mit Ziel einer Positionierung von 0,1 bis 0,2 mm unterhalb der Oberfläche.
02
Setzen Sie den Gewindeeinsatz auf die Aufnahmebohrung.
Schlitz oder Schneidöffnung nach unten ausrichten.
Mit leichtem Druck ansetzen.
Ohne zusätzlichen Druck eindrehen.
03
Drehrichtung am Ende der Montage umkehren.
Der Stift löst das Werkzeug durch mechanische Einwirkung (Impuls/Schlag) vom Gewindeeinsatz.
- Scrollen Sie die Tabelle horizontal. Select 95 more words to run Humanizer.
| mit zylindrischem Schaft + Vierkantantrieb | mit 1/4”-Sechskantschaft (6,35 mm) | |||
|---|---|---|---|---|
| Artikel | Innengewinde-Ø des Einsatzes | Vierkantmaß in mm | D2 Schaft-Ø in mm | Artikel |
| OVA 020 CM 0063 A 0 | M2 | 6,35 | 8 | OVA 020 HM 01/4 A 0 |
| OVA 025 CM 0063 A 0 | M2,5 | 6,35 | 8 | OVA 025 HM 01/4 A 0 |
| OVA 030 CM 0063 A 0 | M3 | 6,35 | 8 | OVA 030 HM 01/4 A 0 |
| OVA 035 CM 0063 A 0 | M3,5 | 6,35 | 8 | OVA 035 HM 01/4 A 0 |
| OVA 040 CM 0063 A 0 | M4 | 6,35 | 8 | OVA 040 HM 01/4 A 0 |
| OVA 050 CM 0100 A 0 | M5 | 9,53 | 12,5 | OVA 050 HM 01/4 A 0 |
| OVA 060 CM 0100 A 0 | M6 | 9,53 | 12,5 | OVA 060 HM 01/4 A 0 |
| OVA 080 CM 0100 A 0 | M8 | 9,53 | 12,5 | OVA 080 HM 01/4 A 0 |
| OVA 100 CM 0127 A 0 | M10 | 12,70 | 16 | OVA 100 HM 01/4 A 0 |
| OVA 120 CM 0127 A 0 | M12 | 12,70 | 16 | – |
OVH – Schaft, Nut und 1⁄4“ Sechskant (6,35mm)
- Scrollen Sie die Tabelle horizontal. Select 95 more words to run Humanizer.
| Komplettwerkzeug | Werkzeugkomponenten für den Einzelkauf | ||
|---|---|---|---|
| Artikel | Innengewinde-Ø des Einsatzes | Artikelnummer Bithalter | Artikelnummer Bit |
| OVK 030 HM 01/4 A 0 | M3 | PORTE-OVCOM | EMBOUT-OVCOM3 |
| OVK 040 HM 01/4 A 0 | M4 | PORTE-OVCOM | EMBOUT-OVCOM4 |
| OVK 050 HM 01/4 A0 | M5 | PORTE-OVCOM | EMBOUT-OVCOM5 |
| OVK 060 HM 01/4 A 0 | M6 | PORTE-OVCOM | EMBOUT-OVCOM6 |
| OVK 080 HM 01/4 A 0 | M8 | PORTE-OVCOM | EMBOUT-OVCOM8 |
Haltefeder für alle Ausführungen identisch: Art.: Lame-Ress-OVCOM
Für Montage Typ IVK
OVH – Schaft, Nut und 1⁄4“ Sechskant (6,35mm)
mit integrierter Entkoppelung
- Scrollen Sie die Tabelle horizontal. Select 95 more words to run Humanizer.
| Komplettwerkzeug | Werkzeugkomponenten für den Einzelkauf | ||
|---|---|---|---|
| Artikelnummer | Innengewinde-Ø des Einsatzes | Artikelnummer Bit | |
| OVH 030 HM 01/4 A 0 | M3 | – | EMBOUT-OVCOM3 |
| OVH 040 HM 01/4 A 0 | M4 | – | EMBOUT-OVCOM4 |
| OVH 050 HM 01/4 A0 | M5 | – | EMBOUT-OVCOM5 |
| OVH 060 HM 01/4 A 0 | M6 | – | EMBOUT-OVCOM6 |
| OVH 080 HM 01/4 A 0 | M8 | – | EMBOUT-OVCOM8 |
Haltefeder für alle Ausführungen identisch: Art.: Lame-Ress-OVCOM
Für Montage Typ IVH
Produkt |
Untergruppe |
Typ |
Gewinde |
L |
Externe Form |
Ø E |
Werkstoff |
Spezification |
|||||||
Beispiel |
I |
V |
8 |
0 |
3 |
0 |
0 |
6 |
0 |
M |
0 |
5 |
0 |
L |
0 |
|
GW-Insert |
Einschrauben |
Gewindeschneidend 3 Schneidbohrungen, geringe Tubuswanddicke |
Innengewinde M3 (1/10 de mm) |
Gesamtlänge 6 mm (1/10 de mm) |
Metrisches Gewinde |
ext. Ø 5 mm |
Messing |
keine |
|||||||
| Untergruppe V Einschrauben S Umspritzen E Expansionsverankerung P Einpressen U Ultraschall-Schweissen |
Untergruppe Einpressen mit Ultraschall Untergruppe Gewindeeinsätze zum Einschrauben Typ K & H V |
Werstoff |
Spzification 0 Keine N Vernickelung ZnNi Korrosionsschutz |
