Gewindeschneidende Schraube mit Flankenwinkel 30°, asymmetrisch für Duroplaste
Avantages
▸ Haute tenue aux vibrations & à l’arrachement |
▸ Thermoplastiques durs & Thermodurcissables |
▸ Alliages Légers (Aluminium, Magnésium,…) |
▸ Augmentation de la résistance à l’arrachement |
▸ Option fente coupante |
![](https://secam-gewindeeinsatze.de/wp-content/uploads/2022/11/hbpal-gene-fr.jpg)
![](https://secam-gewindeeinsatze.de/wp-content/uploads/2022/11/matrice-01-1.png)
Hohe Vibrationsbeständigkeit und hohe Auszugskraft
Reduzierung der Kerbspannung
Schneller Verschraubungsprozess
Minimierung der Spannungen im Tubusmaterial
Fester Sitz ohne Werkstofffliessen
Erhöhung der Auszugskraft
Flankenwinkel 30°
Kernauskehlung für grosse Gewindetragtiefe
Gewindesteigung optimiert für Selbsthemmung
Dimensionsauslegung
![](https://secam-gewindeeinsatze.de/wp-content/uploads/2023/10/caracteristiques_hbpal_de.jpg)
Herstellungsprogramm
![](https://secam-gewindeeinsatze.de/wp-content/uploads/2022/11/programme-de-fabrication-hbpal.jpg)
Für die Kopfantriebe Senkkopf sollten 2mm Länge hinzugeführt werden
Valeurs en mm
Codierschlüssel
![](https://secam-gewindeeinsatze.de/wp-content/uploads/2024/02/Lecture-codif-vis-DE.jpg)
Montageprinzip
![](https://secam-gewindeeinsatze.de/wp-content/uploads/2023/10/principe-de-montage-hbpal-de.jpg)
Montage - Empfehlungen
Das Gewinde formt sich durch die Warmumformung des Kunststoffes, wir empfehlen den Gebrauch von pneumatischen oder hydraulischen Schraubern.
Die Rotationsgeschwindigkeit sollte zwischen 500 und 600 U/min bei den Thermoplasten und zwischen 300 und 1000 U/min bei den Weichmetalllegierungen liegen. Eine zu hohe Rotationsgeschwindigkeit kann zu Vorschädigungen im Werkstoff oder Gewinde führen.

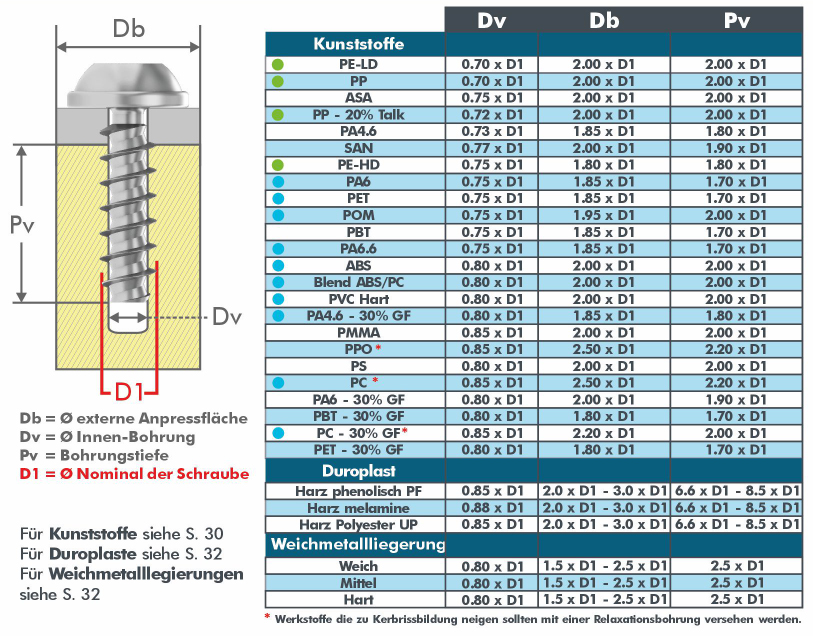

Verschraubungskonstruktion
![](https://secam-gewindeeinsatze.de/wp-content/uploads/2023/08/conception-du-bossage-de.jpg)
Schraubenkopfantriebe
Die Vorteile 6 lobes (mit Stift) Verschraubungskopfes
- Erhöhung des übertragbaren Drehmomentes
- Limitierte Flächenpressung des Werkzeugschraubers im Schraubenkopf
- Keine Herausgleiten desWerkzeugschraubers im Schraubenkopf
- Verschleissreduzierung des Werkzeugschraubers und des Schraubenkopfes
- Anwendbar bei allen Schraubentypen
![6-pans-creux 6-pans-creux](https://secam-gewindeeinsatze.de/wp-content/uploads/2022/12/6-pans-creux.png)
Innensechskant
![crussiforme-Z crussiforme-Z](https://secam-gewindeeinsatze.de/wp-content/uploads/2022/12/crussiforme-Z.png)
Kreuzschlitzform Z
Pozidrive
![crussiforme-H crussiforme-H](https://secam-gewindeeinsatze.de/wp-content/uploads/2022/12/crussiforme-H.png)
Kreuzschlitzform
H Phillips
